Cours 20

Administration de réseaux virtuels

Vue d'ensemble de l'architecture

Dans un environnement virtuel tel que vSphere, les machines virtuelles doivent pouvoir communiquer entre elles et avec le monde extérieur, tout comme des serveurs physiques le feraient sur un réseau standard. La virtualisation du réseau nous permettra de:

• Isoler le trafic: Séparer différents types de communication.
• Optimiser les ressources: Partager intelligemment les cartes réseaux physiques.
• Simplifier la gestion: Configurer le réseau de manière centralisée.
• Assurer la disponibilité: Créer de la redondance sans multiplier le matériel.

L'architecture réseau de vSphere peut se visualiser en trois couches:

1. Couche physique (Infrastructure matérielle)

   • Le matériel réel et tangible
   • Cartes réseau physiques (vmnic), câbles, switches, etc.

2. Couche de virtualisation

   • Le « cerveau » qui fait le lien entre la couche physique et la couche virtualisé
   • vSwitches,Port Groups,VMkernel Ports

3. Couche virtualisé

   • Les VMs et leurs cartes réseau virtuelles (vNIC)
   • Ce que voient et utilisent les VMs

Les composants de la couche physique

Les vmnic (cartes réseau physiques)

Une vmnic (virtual machine network interface card) est simplement une carte réseau physique installée dans votre serveur ESXi. Elle constitue le point de connexion entre le monde virtuel et le réseau physique.

important

• Les vmnic sont détectées automatiquement par ESXi au démarrage.
• Elles sont numérotées dans l'ordre de détection et non dans l'ordre physique.
• On ne configure pas directement les vmnic, on les assigne à des vSwitches.

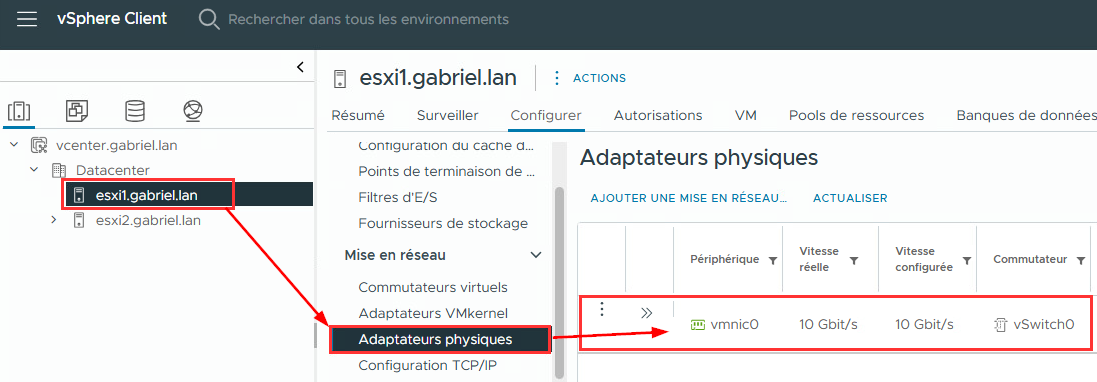

Dans vCenter, vous retrouverez les vmnic dans les configurations de chaque noeud, dans le menu configurer, puis mise en réseau:

Exemple:

Un serveur ESXi avec 4 ports réseau aura vmnic0, vmnic1, vmnic2 et vmnic3. Nous pourrions alors faire un attribution similaire à ça:

• vmnic0 et vmnic1 pour le trafic des VMs.
• vmnic2 pour la gestion de l'hôte ESXi lui-même.
• vmnic3 pour vMotion et le stockage.

Bonnes pratiques pour les vmnic 💡

Tentez toujours de séparer les différents types de trafic tout en assurant une redondance à l'aide d'au moins deux vmnic par fonction critique.

Une fonction critique désigne un type de trafic réseau important pour l'infrastructure. On parle de:

• Gestion de l'ESX (management)
• Trafic des VMs (production)
• vMotion (migration)
• Storage (iSCSI, NFS)
• Replication

Exemple #1 (4 cartes réseau) :

vSwitch0 (Management + VMs de production) :
├─ vmnic0 → Fonction critique = Management + VMs
└─ vmnic1 → Redondance pour cette fonction

vSwitch1 (vMotion + Storage) :
├─ vmnic2 → Fonction critique = vMotion + Storage
└─ vmnic3 → Redondance pour cette fonction

Exemple #2 (6 cartes réseau) :

vSwitch0 (Management) :
├─ vmnic0 → Fonction = Management ESXi
└─ vmnic1 → Redondance

vSwitch1 (VMs Production) :
├─ vmnic2 → Fonction = Trafic des VMs
└─ vmnic3 → Redondance

vSwitch2 (Storage) :
├─ vmnic4 → Fonction = iSCSI/NFS
└─ vmnic5 → Redondance

Les composants de la couche de virtualisation

Les VMkernel ports

Un VMkernel Port est une interface réseau utilisé par l'hôte ESXi lui-même pour ses propres services (pas les VMs). C'est une carte réseau pour le serveur ESXi.

attention

• vNIC → Utilisée par les VMs
• VMKernel Port → Utilisée par ESXi

Voici une liste des différents services qui passeront via un VMkernel port:

Service	Caractéristiques
Management (Gestion de l'ESXi)	- Accès à l'interface web - Connexion à vCenter - SSH - Port par défaut: vmk0
vMotion (Migration)	- Migration de VMs à chaud entre hôtes - Nécessite beaucoup de bande passante - Devrait avoir son propre réseau dédié
vSAN (Stockage distribué)	- Communication pour le stockage distributé vSAN - Trafic intensif, nécessite un réseau dédié aussi
Stockage réseau (iSCSI, NFS)	- Connexion aux systèmes de stockage en réseau - Performance critique pour les VMs
Approvisionnement (Provisionning)	- Utilisé pour le clonage et le déploiement de VMs - Trafic moins fréquent mais volumineux
Réplication	- Pour vSphere Replication - Synchronisation des données inter-sites

Bref, les ports de type VMkernel ne concerne que le trafic qui s'adresse aux hyperviseurs. Exemple:

vmk0 → Management (10.0.1.10)
vmk1 → vMotion (10.0.2.10)
vmk2 → iSCSI Storage (10.0.3.10)

Les vSwitches Standard (VSS)

Un vSwitch Standard (vSS) est un commutateur réseau virtuel qui fonctionne au niveau de l'hyperviseur ESXi. Pensez-y comme un switch réseau physique, mais complètement virtuel.

Caractéristiques principales:

• Créé et géré individuellement sur chaque hôte ESXi
• Gratuit, inclus avec ESXi (OMG 😮)

PSSST

Ça ne vous fait pas penser à un concept que nous avons vu avec Proxmox ?

Composants d'un vSS

Un vSwitch est composé de plusieurs éléments qui travaillent ensemble:

Les Ports Groups

Un Port Group est un regroupement logique de ports sur un vSwitch. C'est le point de connexion pour les VMs et les VMkernel Ports. Il définit les paramètres réseau qui seront appliqués aux machines qui s'y connectent:

• VLAN ID
• Politiques de sécurité
• Politiques de load balancing et de failover

C'est l'équivalent d'un groupe de ports configuré de la même façon sur un vrai Switch.

Les uplinks (liaison montante)

Les uplinks représentent le lien entre le vSwitch et la carte réseau physique (vmnic). Quelques point à retenir en ce qui concerne les uplinks:

• Un vSwitch peut avoir plusieurs uplinks (redondance)
• Chaque uplink est associé à une vmnic spécifique. Autrement dit: 1 uplink = 1 vmnic
• L'ordre des uplinks détermine les priorités de failover

Configuration d'un vSwitch Standard (ESXi)

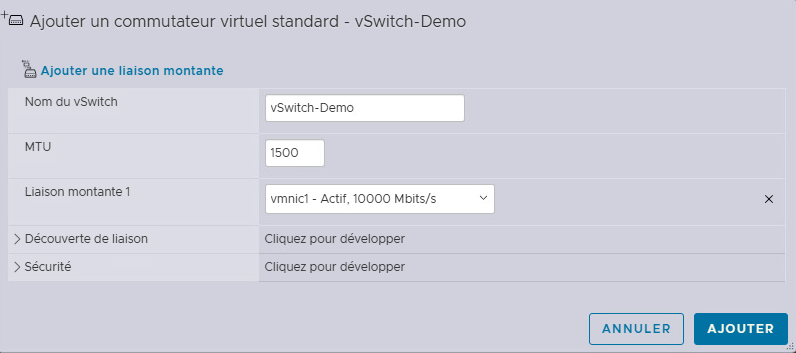

Étape 1 - Créer le vSwitch

remarque

Ne vous préoccupez pas des petis menus Découverte de liaison et sécurité. Nous analyserons ces options dans les prochaines étapes.

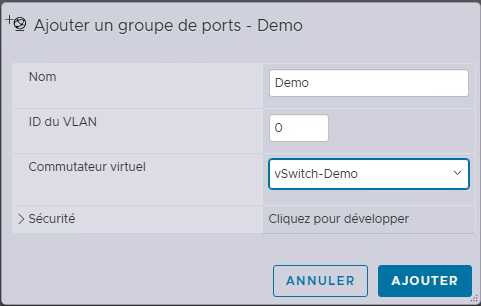

Étape 2 - Créer des groupes de ports

attention

VLAN 0 = Pas de VLAN
VLAN 1-4094 = Numéro de VLAN spécifique
VLAN 4095 = VLAN trunking

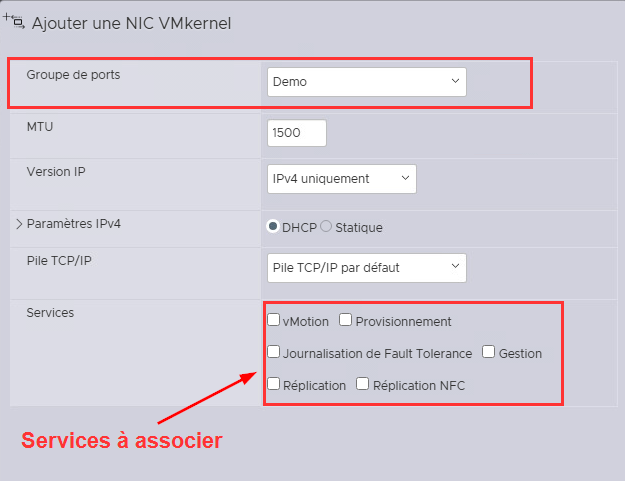

Étape 3 - Créer un VMKernel Port si nécessaire

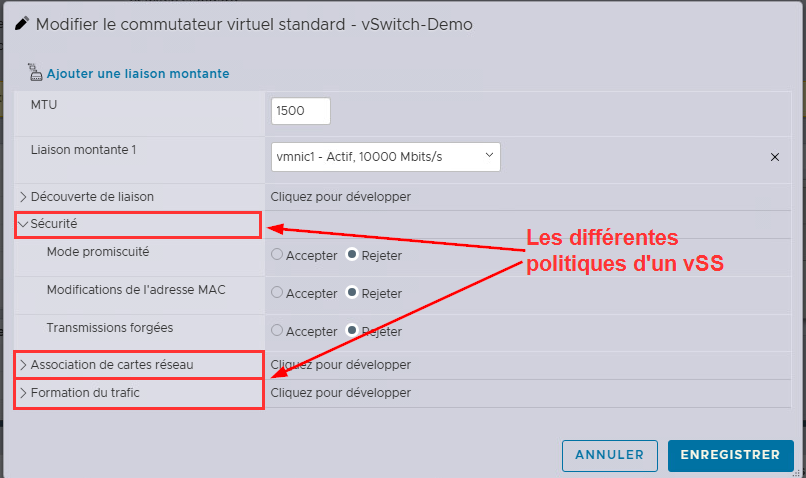

Les politiques de sécurité d'un VSS 🔐

Les politiques de sécurité d'un vSwitch Standard permettent de contrôler le comportement du trafic. Vous pouvez éditer ces politiques en sélectionnant votre vSwitch et en cliquant sur Modifier les paramètres.

En matière de sécurité, voici les éléments que vous pourriez ajuster en fonction de votre contexte:

Mode Promiscuité (Promiscuous Mode) 👂

Ce mode permet d'analyser tout le trafic passant sur un même groupe de ports. Par défaut, ce mode est désactivé pour des raisons évidentes de sécurité. Néanmoins, un administrateur pourrait vouloir activer ce mode dans des circonstances précises telle que la mise en place d'un IDS/IPS ou un analyseur de bande passante.

Changement d'adresse MAC

Ce mode permet aux différentes VMs de changer leur adresse MAC. C'est généralement accepté (c'est d'ailleurs le comportement par défaut), mais on pourrait le refuser dans certains environnements très sécurisé.

Transmissions forgées

Cette politique permet aux VMs d'envoyer des trames sur le réseau avec une adresse MAC source différente de la leur. Dépendamment du contexte dans lequel vous oeuvrez, vous pourriez vouloir prévenir certaines attaques qui utilisent ce stratagème ou tout simplement éviter ce genre de comportement.

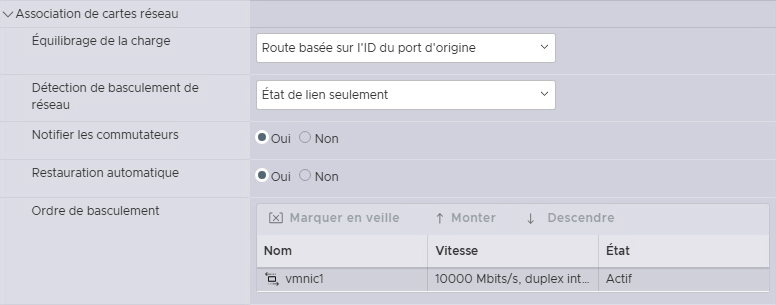

Les politiques de teaming et de failover

Ces politiques définissent comment les uplinks sont utilisés et comment la redondance fonctionne.

Équilibrage de charge (load balancing) ⚖️

1. Route based on originating virtual port (Défaut)

   • Chaque VM est assignée à un uplink au démarrage.
   • Simple, rapide et efficace.
   • Recommandé pour la plupart des cas.

2. Route based on IP hash

   • Distribution basée sur les adresses IP source et destination
   • Nécessite EtherChannel/LACP sur le switch physique
   • Meilleur équilibrage pour les VMs avec beaucoup de connexions

3. Route based on MAC hash

   • Distribution basée sur l'adresse MAC de la VM
   • Similaire à virtual port, mais avec un calcul différent.

4. Use explicit failover order

   • Utilise toujours l'uplink actif prioritaire
   • Les autres uplinks sont en standby seulement
   • Pas d'équilibrage de charge

Détection de réseau en panne (Network Failover Detection)

1. Link Status Only (Défaut)

   • Détecte seulement si le câble est débranché
   • Rapide mais limité

2. Beacon probing

   • Envoie des paquets de test entre uplinks
   • Détecte plus de problèmes réseau, plus fiable
   • Crée légèrement plus de trafic

3. Failover Order

   • Permet de configurer la priorité des uplinks

Exemple de configuration réaliste

Dans un scénarion où nous aurions un cluster de 3 noeuds, dont les noeuds possèdent respectivement 4 cartes réseaux, nous pourrions créer quelque chose comme suit:

attention

Cette configuration devrait être créé et répété dans chaque noeud ESXi manuellement! Voici ce qui doit être identique dans chaque noeud:

• Noms des vSwitch
• Noms des groupes de ports
• Numéros des VLANs
• MTU
• Politiques de sécurité et de teaming
• Assignation des vmnic aux uplinks

Les vSwitches distribuées (VDS)

Un Virtual Distributed Switch est un commutateur virtuel géré de manière centralisée par vCenter et qui s'étend sur plusieurs hôtes ESXi. Voici les différences fondamentales entre les VSS et les VDS

Aspect	vSwitch Standard	vSwitch Distributed
Gestion	Locale à chaque noeud	Centralisée dans vCenter
Configuration	Sur chaque ESXi	Une seule fois pour tous les hôtes
Fonctionnalités	Basiques	Avancées
Licence	Gratuit	Nécessite licence Enterprise Plus
Compléxité	Simple	Plus complexe

Architecture du vDS

Composants d'un vDS

1. vDS : Configuration centralisée

   • Définit les paramètres du switch distribué
   • Gère les distributed port groups
   • Pousse la configuration vers les noeuds ESXi
   • Point unique de gestion

2. Host Proxy Switch

   • Agent local qui reçoit et applique la configuration du vDS
   • Fait le lien entre le vDS et les vmnic
   • Invisible dans l'interface, fonctionne en arrière-plan

3. Distributed Port Groups

   • Définis une seule fois dans vCenter
   • Automatiquement disponibles sur tous les hôtes membres du vDS
   • Configuration cohérente garantie (sans erreur)

Avantages du vDS

Avantages	Détails
Cohérence	- Configuration identique sur tous les hôtes - Pas de risque d'erreur de configuration manuelle -Changement une fois = appliqué partout
Fonctionnalités avancées	- Netflow - Port mirroring - Private VLANs - LACP - Plusieurs autres
Mobilité simplifiée	Les VMs conservent leur configuration lorsqu'elles sont migrées.
Statistiques	Statistiques, monitoring et dépannage facilité avec vCenter.

Configuration d'un vDS

La création et la configuration d'un vDS doit absolument se faire via vCenter.

Création

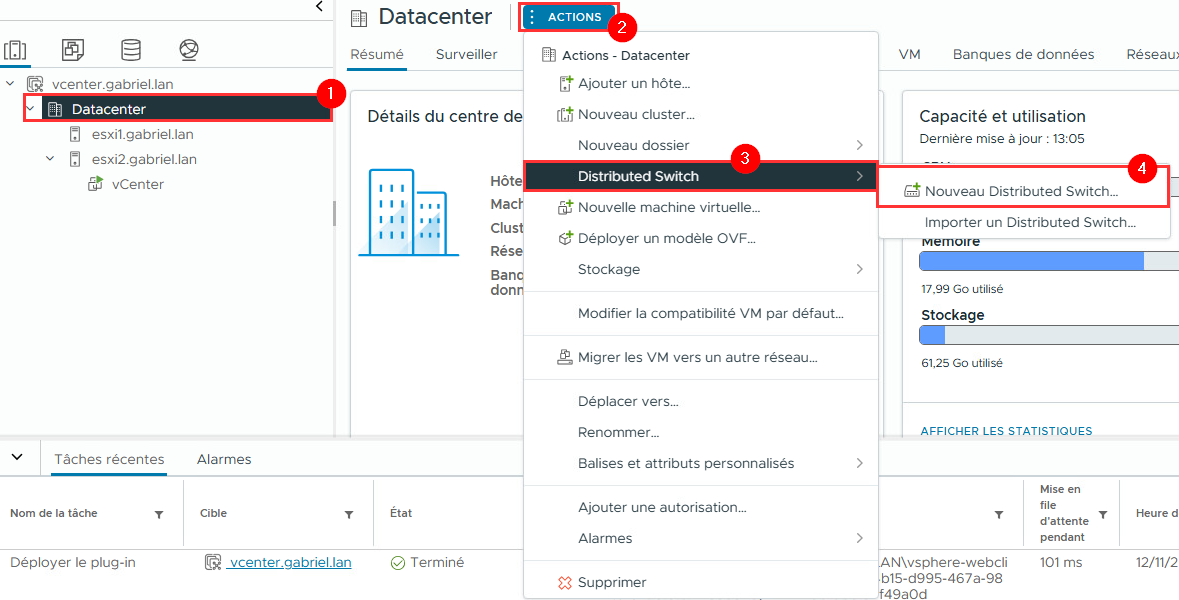

Au niveau du Datacenter :
Menu Action → Distributed Switch → New Distributed Switch

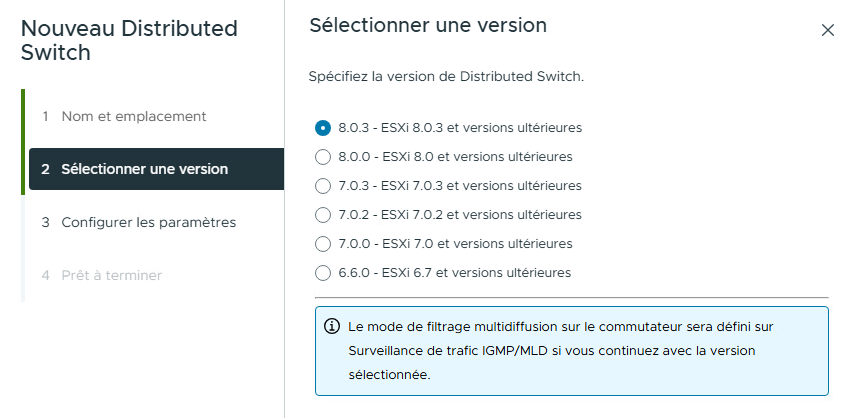

Octroyez un nom à votre nouveau switch distribué et sélectionnez la version de celui-ci. À moins de travailler avec des versions plus anciennes d'ESXi, je vous recommande d'utiliser la version la plus récente pour bénéficier des dernières fonctionnalités.

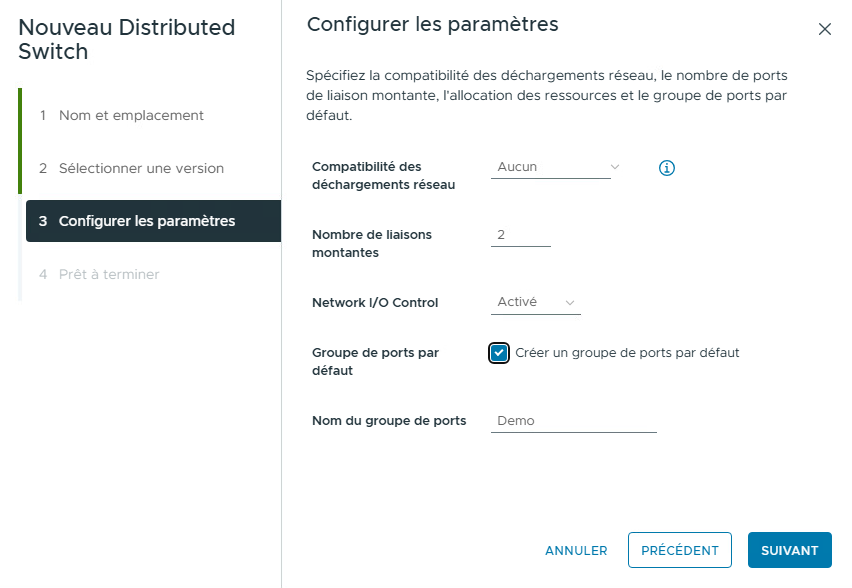

À l'étape suivante, vous devrez paramétrer les options suivantes:

• Compatibilité des déchargements réseau:
  Ce paramètre concerne certaines cartes réseaux spécialisés sur lesquelles on retrouve un processeur qui peuvent exécuter des fonctions réseau avancées. Dans 99% des cas, l'option aucun est la bonne.

• Nombre de liaisons montantes:
  Définit combien de vmnic chaque hôte pourra connecter au vDS. Ce paramètre peut être modifié plus tard si nécessaire. Généralement on recommande deux vmnic ou quatre pour les environnements critiques.

• Network I/O Control:
  Cette option permet de prioriser et garantir la bande passante par type de trafic. C'est un élément essentiel à activer dans un environnement de production.

• Groupe de ports par défaut:
  Cette option permet tout simplement de créer un groupe de ports par défaut. Ce sera à vous de voir, selon le contexte, si cette option est pertinente pour vous.

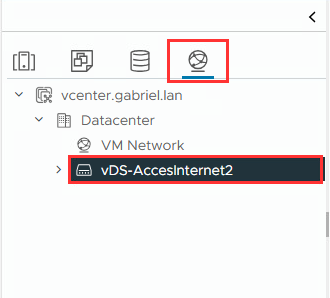

Une fois créé, le vDS sera accessible dans le volet de gauche, sous la section réseau:

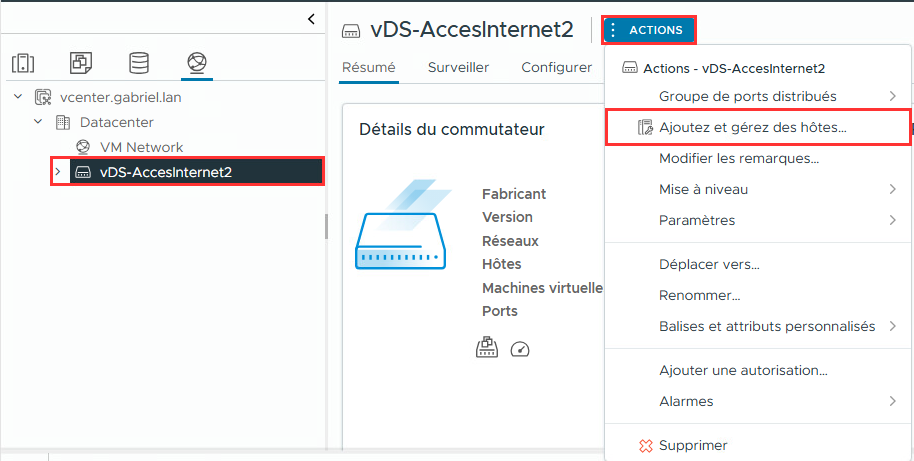

Il nous faudra configurer les noeuds qui auront accès à ce vDS. Pour ce faire, cliquez sur le menu actions → Ajouter et gérez des hôtes...

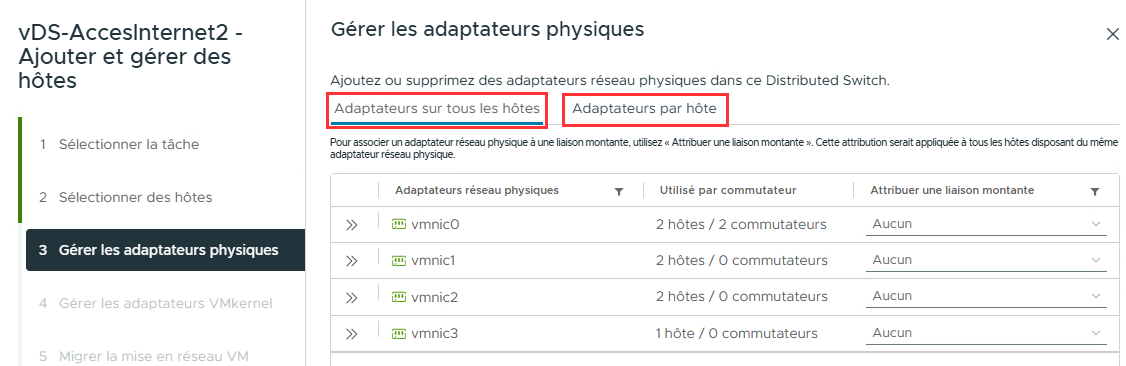

Une fois que vous aurez sélectionné les noeuds qui auront accès au vDS, vous serez amené à sélectionner les vmnic qui devront être attitrés à ce vDS. Cette sélection peut se faire différemment pour chaque hôte ou de manière identique.

L'Étape suivante consiste à associer les ports VMKernel au besoin. Si vous n'avez pas l'intention d'utiliser ce switch pour des services réservés à ESXi ou vSphere, il est inutile d'y associer des ports VMKernel.

Finalement, vous aurez la possibilité de migrer des éléments vers ce vDS au besoin.

Une fois le vDS en place, vous pourrez le retrouver dans les commutateurs virtuels de chaque hôte ESXi concerné. Vous pourrez également y brancher des machines virtuelles. N'oubliez pas, si vous désirez utiliser différents groupes de ports, vous devrez créer ceux-ci dans vCenter.

Les composants de la couche virtualisée

Les vnic (cartes réseau virtuelles)

Une vNIC est une carte réseau virtuelle assignée à une machine virtuelle. Du point de vue de la VM, c'est une carte réseau normale (comme une Intel E1000 ou une VMXNET3).

Caractéristiques:

• Chaque VM peut avoir plusieurs vNIC (généralement 1 à 4).
• Chaque vNIC a sa propre MAC.
• Différents types disponibles selon les besoins de performance
